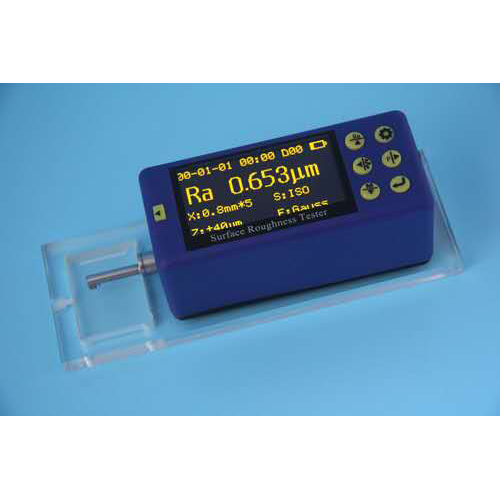

Leeb436手持式表面粗糙度測量儀

Leeb436便攜式粗糙度儀采用2.7寸OLED顯示屏，硬件設計精巧、數據處理速率高，它大量程設計，檢測范圍大于同類產品，通過MICRO-USB接口或藍牙模塊及SD存儲卡，可實現無線遙控啟動、測量；支持現場藍牙打印機無線通訊，通過PC儲數據。應用于多種金屬加工制造工藝環節的質量控制。

查看更多粗糙度儀

詳細介紹

【產品簡介】

Leeb436便攜式粗糙度儀采用當前處理器、2.7寸OLED顯示屏，硬件設計精巧、數據處理速率高，它大范圍量程設計，檢測范圍大于同類產品，通過MICRO-USB接口或藍牙模塊及SD存儲卡，可實現無線遙控啟動、測量；支持現場藍牙打印機無線通訊，通過PC存儲數據應用于多種金屬加工制造工藝環節的質量控制。

【主要特點】

● 28個測量參數：Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、Ry(JIS) 、RSk、 R3z、Rmax、RPc、Rmr, Rku、RΔa、RΔq、Rδc、Ry；Rk、Rpk、Rvk、Mr1、Mr2、A1、A2、V0；

● 采用320μm大量程電感傳感器；

● 具有RC、PC-RC、GAUSS、D-P四種濾波方式；

● 兼容ISO、DIN、ANSI、JIS四種標準；

● 采用2.7寸大屏幕128×64點陣OLED顯示屏，無需背光，可顯示全部參數、輪廓圖形和中英文菜單；

● 采用芯片進行儀器控制和數據處理；

● 內置存儲器可存儲20組測量的數據；

● 外置SD卡可擴充存儲數據；

● 內置無線遙控模塊，可遙控測量；

● 內置藍牙模塊，可無線連接藍牙打印機，打印參數及輪廓圖形；

● 內置MICRO-USB接口，與PC機進行通訊，采用軟件對測量結果進行分析與管理；

● 內置鋰聚合物充電電池及充電保護電路；

● 機電一體化設計，體積更小，攜帶方便；

● 具備自動關機的節電功能，操作有提示信息；

● 配件齊全，可選配曲面?zhèn)鞲衅?、深槽傳感器、小孔傳感器、齒面?zhèn)鞲衅鳌⑿×⒅?、微調平臺、側向轉接桿等附件；

● 通訊存儲：可存儲20組測量的數據，MICRO-USB接口；

● 機電一體化設計，體積更??；

● 具有自動關機及多種操作提示信息。

【技術參數】

項目		Leeb436
測量范圍	Z軸（垂直）	320μm(Ra=30μm)
	X軸（水平）	17.5mm
分辨率	Z軸（垂直）	0．01μm/±20μm
		0．02μm/±40μm
		0．04μm/±80μm
		0．08μm/±160μm
測量項目	參數	Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、Ry(JIS) 、RSk、R3z、Rmax、Rpc、Rmr、Rku、RΔa、RΔq、Rδc、Ry； Rk、Rpk、Rvk、Mr1、Mr2、A1、A2、V0；
	標準	ISO,ANSI,DIN,JIS

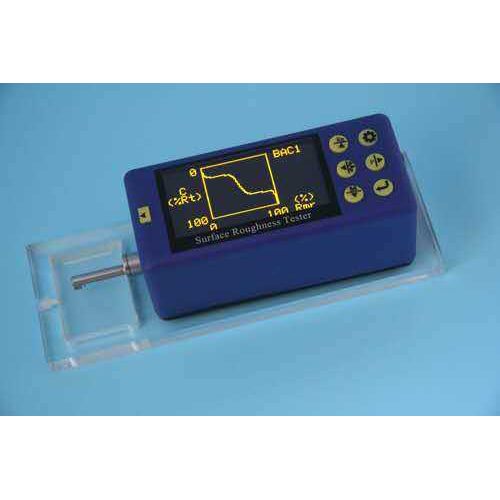

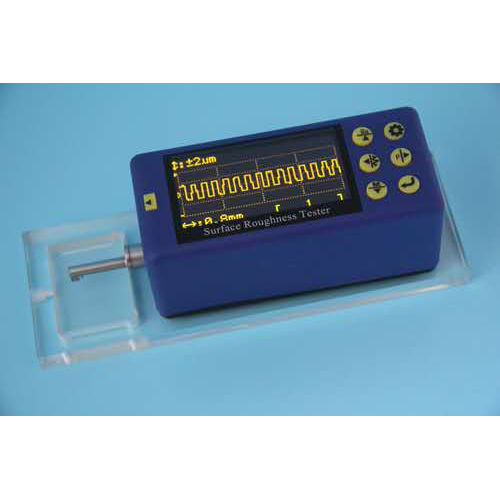

	圖形	粗糙度輪廓，支承率曲線，直接輪廓
濾波器		RC,PC-RC,Gauss,D-P
取樣長度		0.25,0.8,2.5mm
評定長度		Ln= lr×n n=1~5
傳感器	測量原理	位移式差動電感
	觸針	天然金剛石，90錐角，5μm針尖半徑
	測力	<4mN
	導頭	紅寶石，滑行方向半徑40mm
	滑行速度	lr=0.25, Vt=0.15mm/s
		lr=0.8, Vt=0. 5mm/s
		lr=2. 5, Vt=1mm/s
		返回 Vt=1mm/s
示值誤差		不大于±10%
示值變動性		不大于6%
電源		內置鋰聚合物充電電池，用8.4V,800mA充電器充電
外形尺寸		112×50×47mm
重量		約360g
標準配置		主機、標準傳感器、多刻線樣板、樣板支架、活動支架，遙控器、電源適配器、儀器箱
選配件		可選配:簡易平臺
