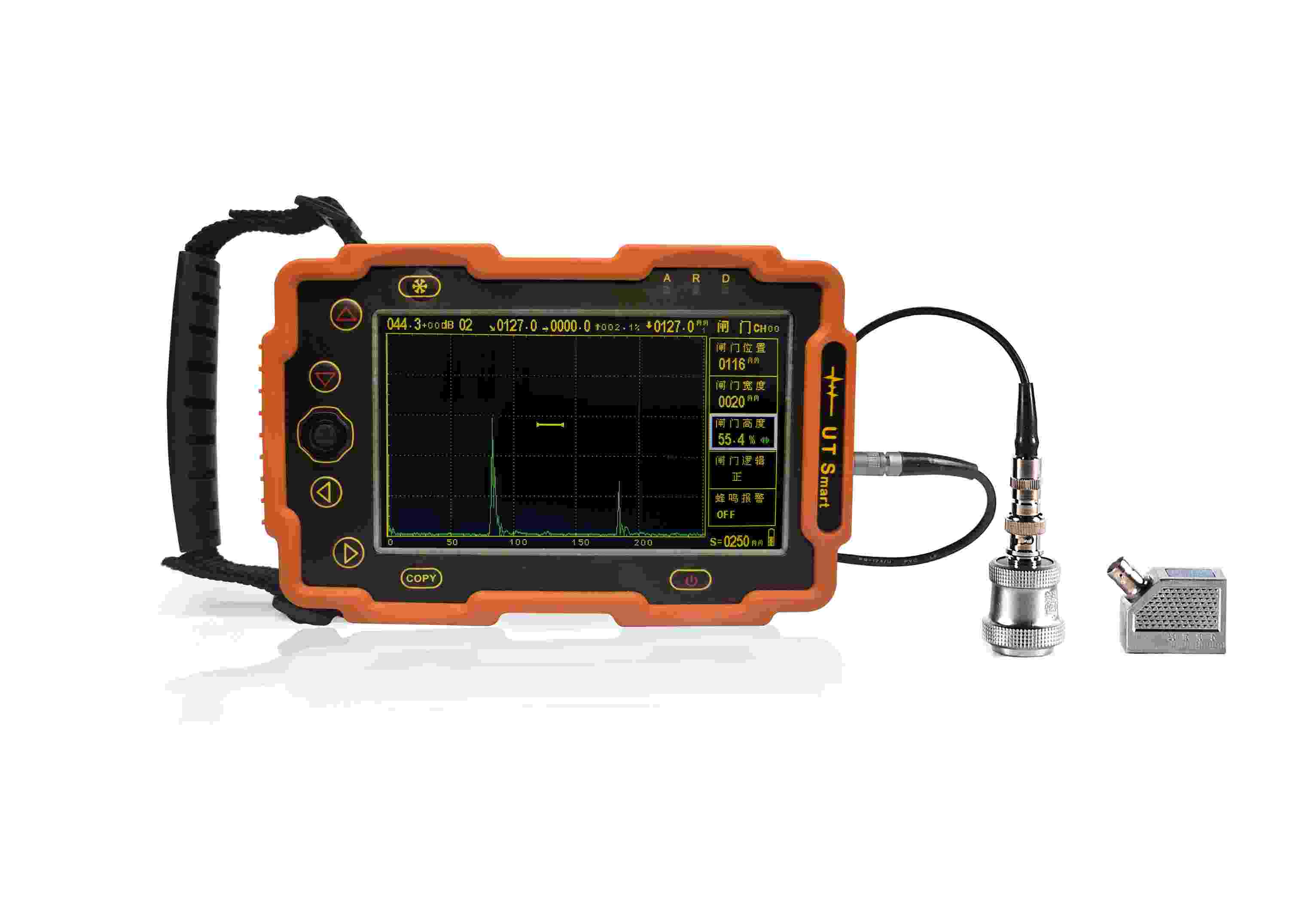

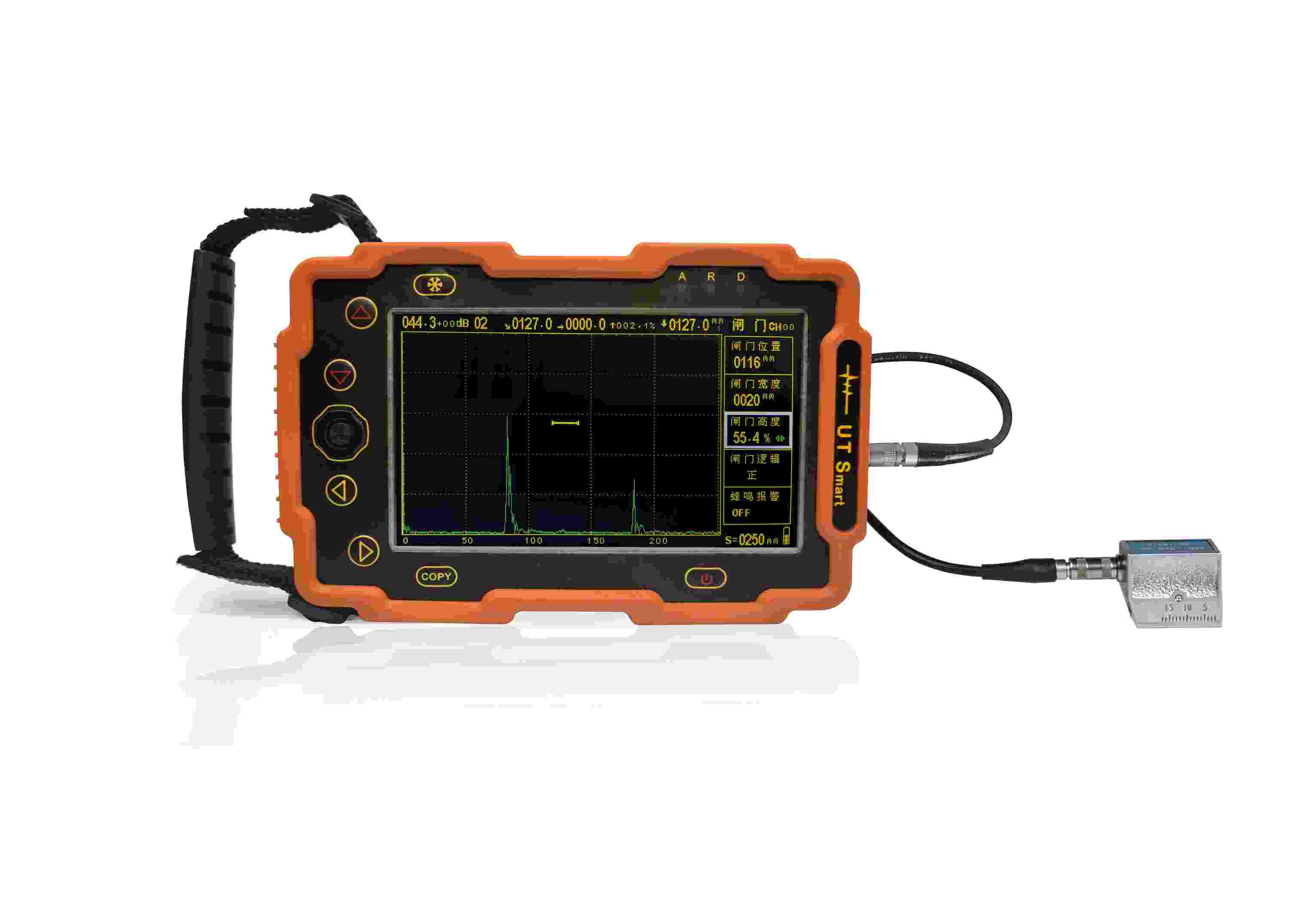

數字式超聲探傷儀UT Smart leeb530
UT Smart leeb530數字式超聲探傷儀能夠便捷地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，應用于電力、石化、鍋爐壓力容器、鋼結構、鐵路交通、汽車、機械等領域。
詳細介紹
主要功能
l 檢測范圍：零界面入射0～1000；
l 儀器校準自動化，可測量材料厚度和材料聲速；
l 菜單式操作模式，直顯式操作提示，簡潔明了，讓操作者可盡快掌握儀器操作；
l 閘門報警：門位、門寬、門高可調，閘門可選擇設置進波報警或失波報警，閘門內蜂鳴聲；
l 缺陷定位：實時顯示缺陷水平、深度（垂直）、聲程位置，方便對缺陷直接定位；
l 缺陷定性：通過回波包絡波形，方便人工判斷；
l DAC/AVG：曲線自動生成，取樣點不受限制，并可進行補償與修正。曲線隨增益自動浮動。能顯示孔徑的AVG曲線；
l 波形凍結：凍結屏幕上顯示的波形，便于缺陷分析；
l 板厚輸入：輸入工件厚度，二次波三次波的缺陷儀器顯示缺陷實際深度，并對波形為幾次波實時提示；
l 焊縫圖示：顯示焊縫坡口形式和聲速走向，直觀顯示缺陷位置；
l 內置標準：可自由設置各行業探傷工藝標準，適合各行業探傷需求；
l 探頭工作方式：直探頭、斜探頭、雙晶探頭、穿透探傷；
l 數據存儲：16組探傷參數通道（通過回放復制存儲文件，可將參數通道擴充至300個），可預先調校好探頭和儀器的組合參數，自由設置各行業探傷標準；可存儲300幅探傷回波信號及參數，實現存儲、讀出及通過USB接口傳輸。利用計算機客戶端軟件，可自動生成探傷報告;
l 通訊接口：USB2.0 高速通訊傳輸接口，穩定、。
特點
小巧、輕便、便攜，適合野外、高空作業。
技術參數
|
名稱 |
技術數據 |
|
掃描范圍 |
0～1000 |
|
垂直線性誤差 |
＜3% |
|
水平線性誤差 |
＜0.1% |
|
探傷靈敏度余量 |
≥50dB |
|
動態范圍 |
>36dB |
|
分辨率 |
>36dB |
|
頻率范圍（MHz） |
0.5 ～ 10MHz |
|
增益調節（dB） |
0 ～ 110dB |
|
材料聲速（m/s） |
1000～9999 |
|
脈沖移位 |
0 ～ 5000mm |
|
回波抑制 |
0 ～90% |
|
適用探頭 |
直探頭、斜探頭、雙晶探頭、穿透探頭 |
|
顯示方式 |
5.0″真彩顯示 |
|
工作溫度（℃） |
-25℃～ 50℃ |
|
工作電壓 |
4.2V DC ~220 AC交流適配器 |
|
連續工作時間 |
>12小時 |
|
外形尺寸 |
162mm(長)Χ105mm(寬)Χ40mm(高) |
|
重量（Kg） |
0.68Kg(含電池) |
標準配置
|
名稱 |
數量 |
|

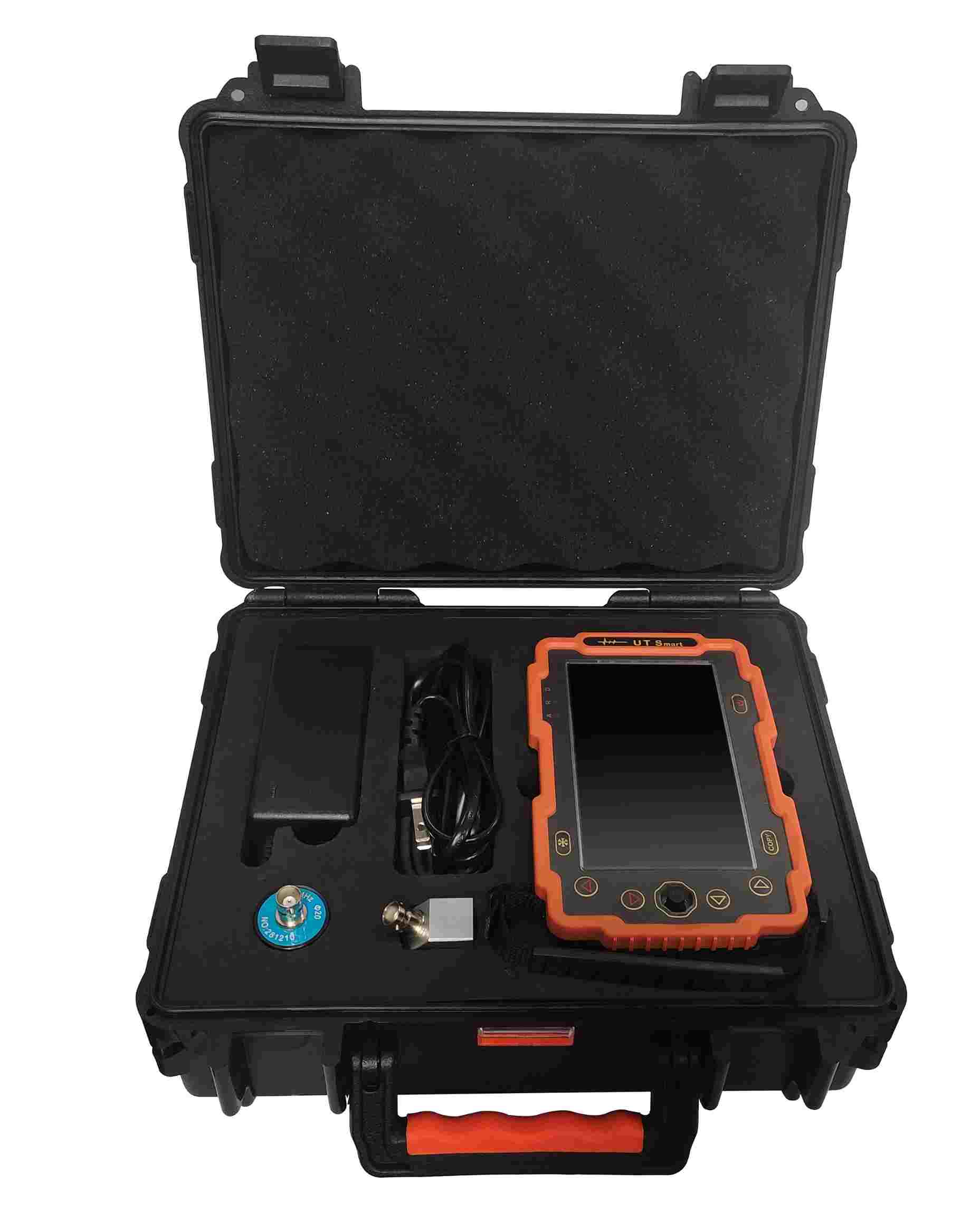

超聲波探傷儀主機 |
1 |
|
電源適配器 |
1 |
|
BNC電纜 |
1 |
|
直探頭 |
1 |
|
斜探頭 |
1 |
|
使用說明書 |
1 |
|
保修登記卡 |
1 |
|
裝箱單 |
1 |
|
產品合格證 |
1 |
|
意見反饋書 |
1 |
|
儀器箱 |
1 |
|
軟件 |
1 |
選配：各行業標準試塊、探頭、電腦
