詳細介紹
一、概述
1．設備名稱：便攜式X射線探傷機
2．設備型號：XXG-2505X型
X射線管采用陶瓷管。
● X射線發生器體積小，陽極接地，風扇強迫冷卻；
● 重量輕,攜帶方便,操作簡單，設計新型，質量穩定；
● 自動化程度高，故隔顯示；
● 嚴格按1:1方式工作休息，保障機器使用壽命；
● 更有更強的軟硬件抗干擾能力；
● 延時曝光，保障操作者安全。
適用于國防、造船、石油、化工、機械、航空航天和建筑等工業部門檢查船體、管道、高壓容器、鍋爐、飛機、車輛和橋梁等材料、零部件加工焊接質量，里面缺陷以及輕金屬、橡膠、陶瓷等加工的質量，本機型可對工件厚度在40mm以下A3鋼進行檢測。
四、規格參數
|
輸 入 |
電 壓 (V) |
單相AC220V±10%、50Hz |
|
容 量 (KVA) |
≤2.0 |
|
|
輸 出 |
管電壓 (KV) |
100-250 |
|
管電流 (mA) |
4.2—5.0 |
|
|
射 線 管 |
毫安穩定度 |
2% |
|
焦 點 (mm) |
2.0×2.0 |
|
|
輻 射 角 |
45°+5° |
|
|
穿透力A3鋼 (mm) |
36 |
|
|
控 制 器 |
外形尺寸 (mm) |
365×295×165 |
|
重 量 ( Kg ) |
12 |
|
|
電 路 |
變頻、自動訓機、故障現示、延時開機、自動保護 |
|
|
發生器
線 發 生 器 |
冷 卻 方 式 |
強迫風冷 |
|
絕 緣 方 式 |
SF6氣體絕緣 |
|
|
工作壓力 ( Mp ) |
0.35—0.5 |
|
|
外形尺寸 ( mm ) |
280×280×570 |
|
|
端環與焦點中心距離( mm ) |
110 |
|
|
重 量(Kg) |
23 |
|
|
靈 敏 度 |
＜2% |
|
|
工 作 方 式 |
5min工作，5min休息 |
|
(1)X射線發生器 1臺
包括： X射線管1支、變壓器1套、冷卻系統1套、溫控裝置1套、X射線管為陶瓷材質
(2)控制器 1臺
(3)連接電纜 1根 20 米
(4)電源電纜 1根 10 米
(5)接地線 1根 5 米

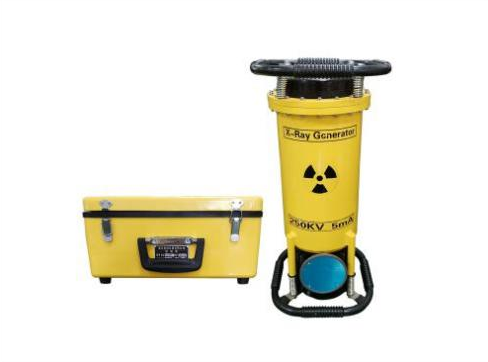

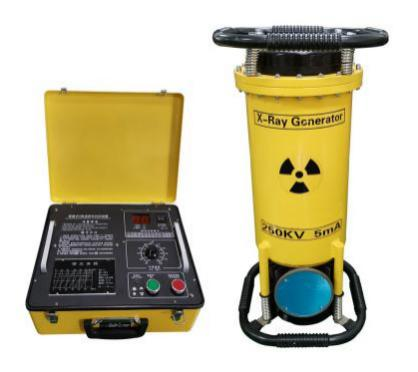

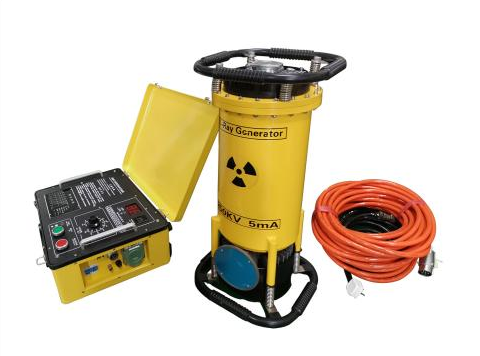

圖片欣賞
