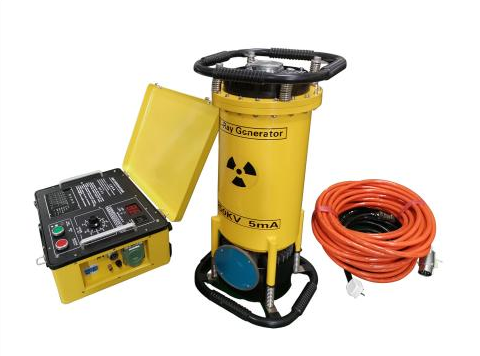

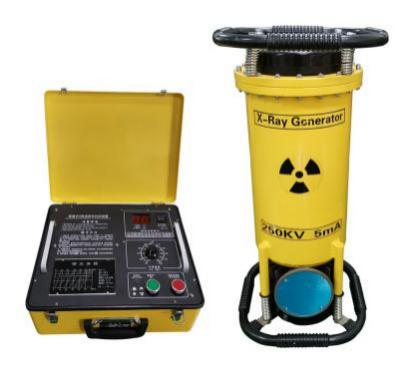

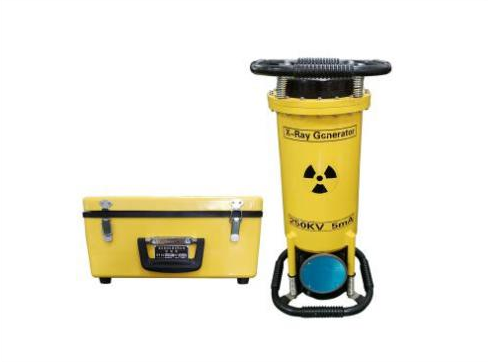

X射線探傷儀(XXG-2005型）

1．設備名稱：便攜式X射線探傷機

2．設備型號：XXG-2005型

X射線管采用電壓高、體積小、性能穩定、壽命長的波紋陶瓷管，從而使X射線發生器的體積更小，重量更輕，在使用壽命和抗振方面比其它種類的X射線探傷機好點。

查看更多 X射線探傷儀

詳細介紹

一、概述

1．設備名稱：便攜式X射線探傷機

2．設備型號：XXG-2005型

X射線管采用電壓高、體積小、性能穩定、壽命長的波紋陶瓷管，從而使X射線發生器的體積更小，重量更輕，在使用壽命和抗振方面比其它種類的X射線探傷機好點。

二、主要功能

● X射線發生器體積小，陽極接地，風扇強迫冷卻；

● 重量輕,攜帶方便,操作簡單，設計新型，質量穩定；

● 自動化程度高，故隔顯示；

● 嚴格按1:1方式工作休息，保障機器使用壽命；

● 更有更強的軟硬件抗干擾能力；

● 延時曝光，保障操作者安全。

三、適用范圍

適用于國防、造船、石油、化工、機械、航空航天和建筑等工業部門檢查船體、管道、高壓容器、鍋爐、飛機、車輛和橋梁等材料、零部件加工焊接質量，里面缺陷以及輕金屬、橡膠、陶瓷等加工的質量，本機型可對工件厚度在30mm以下A3鋼進行檢測。

四、規格參數

輸入	電壓 (V)	單相AC220V±10%、50Hz
輸入	容量 (KVA)	≤2.0
輸出	管電壓 (KV)	100-200
輸出	管電流 (mA)	4.2—5.0
射線管	毫安穩定度	2%
	焦點 (mm)	2.0×2.0
	輻射角	45°+5°
穿透力A3鋼 (mm)		29
控制器	外形尺寸 (mm)	365×295×165
	重量 ( Kg )	12
	電路	變頻、自動訓機、故障現示、延時開機、自動保護
發生器線發 生器	冷卻方式	強迫風冷
	絕緣方式	SF6氣體絕緣
	工作壓力 ( Mp )	0.35—0.5
	外形尺寸 ( mm )	285×285×570
	端環與焦點中心距離( mm )	110
重量(Kg)		23
靈敏度		＜2%
工作方式		5min工作，5min休息
