磁性材料水浸超聲系統 磁片磁環等磁性材料內部缺陷分析
產品用途：
磁片、磁環等磁性材料內部缺陷分析
詳細介紹
主要特點及技術指標：
l 全水浸/局部水浸
l A(點/線聚焦)，C（橫向掃描實時成像）
l 行程：X×Y×Z=400×300×200mm（可定制）
l 掃查步長：0.2-5mm可調
l 根據工件的大小和掃查方式不同，檢測效率1-20件/分鐘
l 四通道，采集卡頻率范圍0.5MHz～25MHz
l 掃查速度：0-300mm/s
l 重復定位精度：X/Y軸：±0.1mm/1000mm；Z軸：±0.025mm/300mm
l 水槽尺寸700×500×300mm
l 外觀尺寸：1300×800×1700mm；不含操作臺

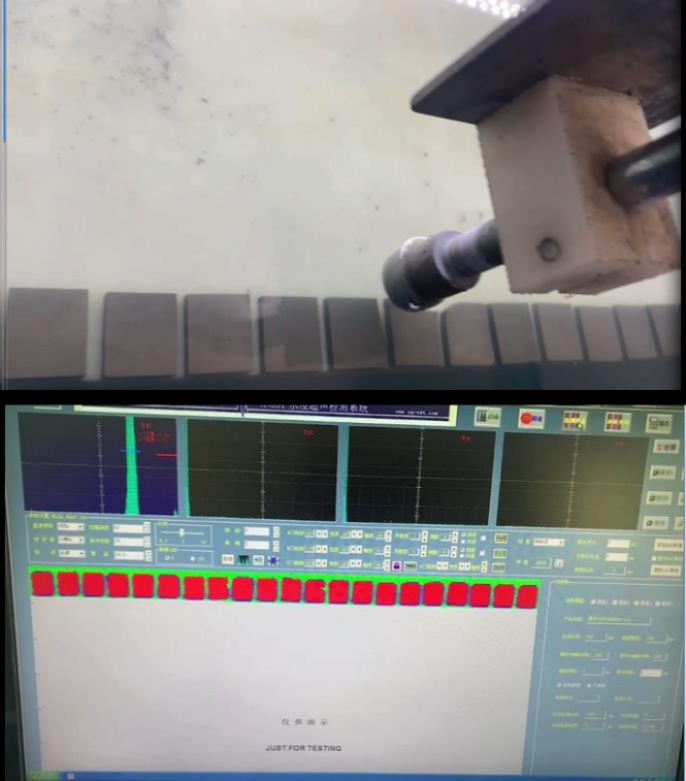

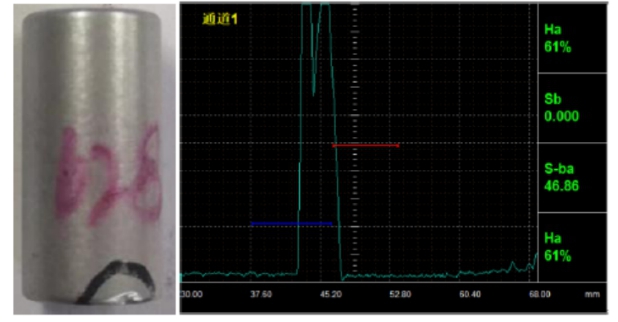

圖片欣賞
